Sistemas industriales de hielo en placas para refrigeración, almacenamiento y suministro de hielo a granel.
AIM Refrigeration fabrica máquinas de hielo en placas serie AP para proyectos de enfriamiento de mariscos, procesamiento de alimentos, enfriamiento de soportes de concreto, plantas químicas, minas, conservación de vegetales y almacenamiento de hielo. El hielo en placas es más grueso que el hielo en escamas, tiene una resistencia práctica al manejo y se derrite más lentamente, lo que lo hace útil cuando un proyecto necesita tanto un área de contacto de enfriamiento como estabilidad de almacenamiento.
¿Para qué se utiliza el hielo en placas?
El hielo en placas es una forma de capa de hielo irregular, que comúnmente se produce entre 40 x 40 mm y 80 x 80 mm con un espesor típico de aproximadamente 10-15 mm. El espesor del hielo se puede ajustar según el tiempo de fabricación del hielo y los requisitos del proyecto. En comparación con el hielo en escamas muy finas, el hielo en placas ofrece a los compradores un trozo de hielo más fuerte con un comportamiento de fusión más lento; En comparación con los grandes bloques de hielo, es más fácil de descargar, almacenar, triturar, transportar y dosificar en flujos de trabajo industriales.
Enfriamiento con mejor estabilidad de almacenamiento
Útil para mercados de pescado, plantas de mariscos y manipulación de productos acuáticos donde el hielo debe enfriarse rápidamente y resistir durante el envío.
Hielo práctico para enfriamiento de procesos
El hielo en placas puede respaldar plantas químicas, minas, enfriamiento de productos, procesamiento de carne y otras necesidades de control de temperatura industrial.
Soporte de enfriamiento para plantas dosificadoras
Cuando el diseño de la mezcla lo permita, el hielo en placas puede ser parte de una estrategia de enfriamiento más amplia junto con agua enfriada o equipo de almacenamiento.
Hielo a granel que es más fácil de manejar
El hielo en placas se puede almacenar, triturar, entregar mediante transportador de tornillo o integrarse con sistemas de almacenamiento de hielo para un envío programado.
Modelos de máquinas de hielo en placas de la serie AP
La siguiente gama de modelos AP está organizada por producción diaria nominal y ruta del condensador. La configuración final debe verificarse con la temperatura del agua de entrada, la temperatura ambiente, el voltaje, la calidad del agua, el espesor del hielo y las horas de funcionamiento. Las dimensiones y pesos detallados de los componentes se enumeran en la página de cada modelo AP.
| Modelo | Capacidad | Refrigerante | kW en funcionamiento | kW instalado | Aprox. peso |
|---|---|---|---|---|---|
| AP-5TW Referencia FIP-50 | 5 toneladas/día | R22 o R404A | 25,15 kW | 30 kW | Aprox. 1,7 t total |
| AP-8TW Referencia FIP-80 | 8 tn/día | R22 o R404A | 29,25 kW | 35 kW | Aprox. 2,6 t total |
| AP-10TW Referencia FIP-100 | 10 toneladas/día | R22 o R404A | 39,07 kW | 48 kW | Aprox. 3,3 t total |
| AP-15TE Referencia FIP-160 | Clase 15-16 toneladas/día | R22 o R404A | 56,35 kW | 70 kW | Aprox. 4,3 t total |
| AP-20TE Referencia FIP-200 | 20 toneladas/día | R22 o R404A | 84,00 kW | 100 kW | Aprox. 6,1 t total |
| AP-25TE Referencia FIP-240 | Clase 24-25 toneladas/día | R22 o R404A | 100,10 kW | 125 kW | Aprox. 7,0 t total |
| AP-30TE Referencia FIP-320 | 30-32 toneladas/día clase | R22 o R404A | 124,00 kW | 150 kW | Aprox. 7,9 t total |
AP-5TW
Máquina de hielo en placas compacta para compradores que necesitan trozos de hielo más fuertes que el hielo en escamas pero que no necesitan una planta grande.
Adecuado para proyectos pequeños de cadena de frío y enfriamiento de mariscos.
AP-8TW
Un modelo práctico de gama media para el suministro diario de hielo en placas donde el ritmo de almacenamiento y despacho debe ser predecible.
A menudo revisado para procesadores que van más allá de la pequeña demanda de hielo.
AP-10TW
Un modelo estable de clase de 10 toneladas para compradores que comparan hielo en placas con hielo en escamas para trabajos de enfriamiento industrial.
Prepare el volumen de almacenamiento y el método de descarga antes de la cotización.
AP-15TE
Máquina de hielo en placas enfriada por evaporación para un mayor rendimiento donde el rechazo de calor necesita una revisión de ingeniería más detallada.
Adecuado para proyectos de clima cálido con suficiente agua y planificación de mantenimiento.
AP-20TE

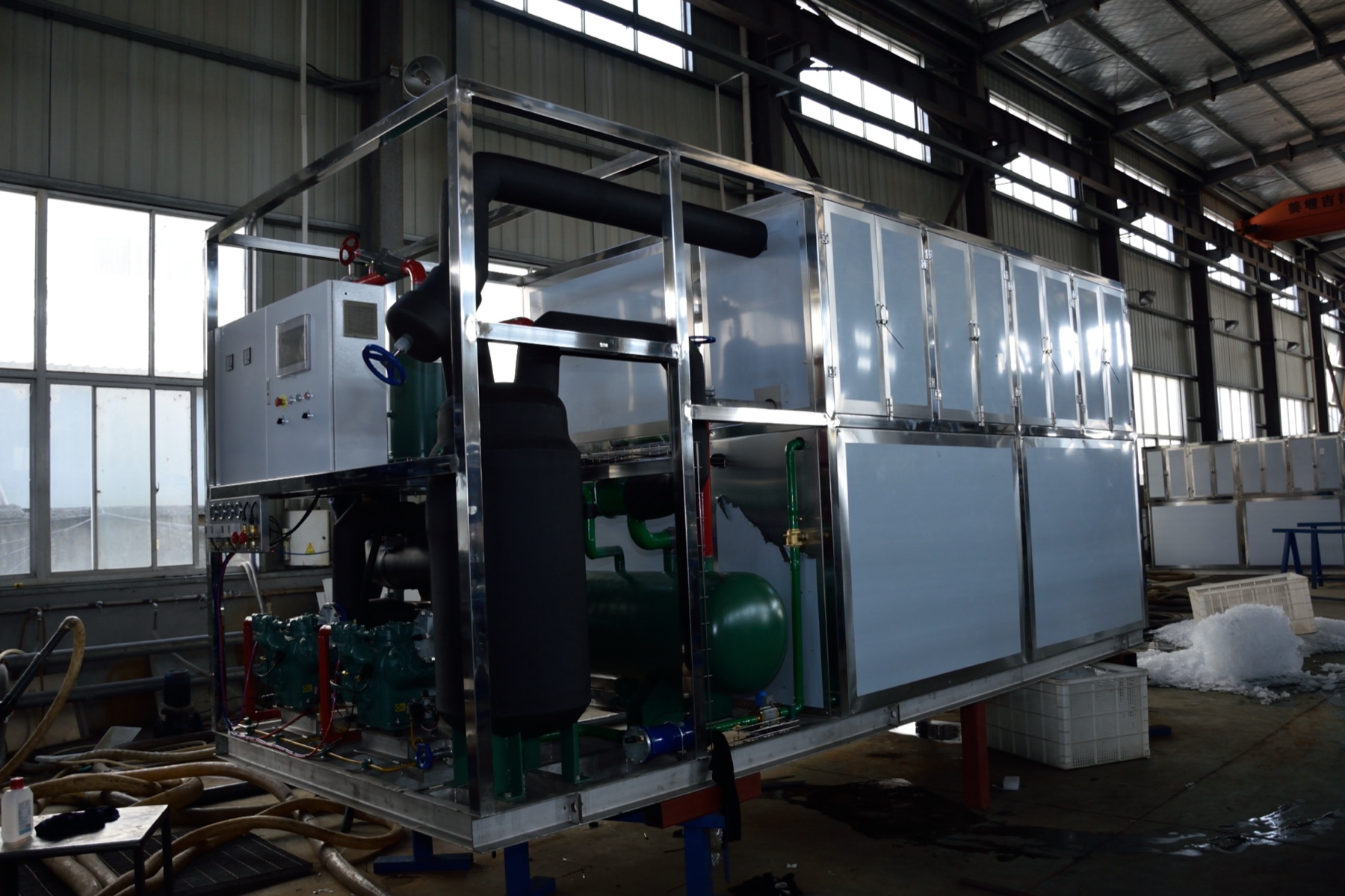

Modelo industrial de 20 toneladas para producción continua, suministro de hielo orientado al almacenamiento y sistemas de manipulación integrados.
Planifique juntos el almacenamiento de hielo, la trituradora, la entrega de tornillos o la línea de ensacado.
AP-25TE
Máquina de hielo en placas de mayor capacidad para proyectos donde la demanda diaria, la carga de enfriamiento y el tiempo de despacho ya están claros.
Es mejor cotizarlo con el diseño del sitio y el plan de manejo de hielo aguas abajo.
AP-30TE
Modelo grande de la serie AP para producción continua de hielo en placas y flujos de trabajo integrados de almacenamiento, trituración o entrega.
Recomendado cuando el proyecto necesita una ingeniería completa del sistema.
Estructura de la máquina y proceso de fabricación de hielo.
Durante el funcionamiento, el agua se bombea y se distribuye uniformemente sobre la superficie de la placa del evaporador. El circuito frigorífico elimina calor y forma hielo en la placa. Cuando se alcanza el tiempo establecido para fabricar hielo, el ciclo de recolección libera el hielo mediante intercambio de calor y gravedad para que el hielo pueda caer en una trituradora, un recipiente de almacenamiento o un dispositivo de entrega. Esta estructura ayuda a mantener la producción de hielo en placas continua, práctica y fácil de integrar en una planta industrial.
- Espesor de hielo ajustable mediante tiempo de fabricación de hielo controlado
- Opciones de diseño de contacto con agua de acero inoxidable para uso industrial
- Disposición de circulación de agua para una congelación estable y una descarga de hielo más limpia
- Rechazo de calor configurable enfriado por aire, enfriado por agua o enfriado por evaporación
Calidad del hielo en placas e integración del proyecto
Se requieren datos de selección antes de la cotización
Se debe seleccionar una máquina de hielo en placas de todo el flujo de trabajo del proyecto, no solo del tonelaje diario. Envíe los siguientes datos y AIM Refrigeration podrá preparar una cotización técnica más confiable.
- Objetivo de producción diaria de hielo en placa y horas de trabajo esperadas
- Aplicación: mariscos, procesamiento de alimentos, enfriamiento de concreto, planta química, mina, enfriamiento de productos o almacenamiento de hielo
- Espesor de hielo preferido y si el hielo será triturado, almacenado, transportado o empacado
- País de instalación, voltaje, frecuencia, temperatura ambiente y temperatura del agua de entrada
- Calidad del agua, disponibilidad de agua de enfriamiento, ventilación de la sala de equipos y espacio de instalación disponible
- Necesidad de almacenamiento de hielo, entrega de tornillos, pesaje, embolsado o integración completa del sistema de refrigeración
Categorías de máquinas de hielo relacionadas
Máquina de hielo en escamas
Hielo fino para mariscos, procesamiento de alimentos y enfriamiento de concreto donde la rápida transferencia de calor es la prioridad.
Máquina de hielo en bloques
Grandes bloques de fusión lenta para el suministro pesquero, la distribución de hielo y los mercados que necesitan hielo duradero.
Máquina de hielo en tubos
Hielo comestible cilíndrico duro para plantas de bebidas, hielo en bolsas y distribución en fábricas de hielo.
¿Necesita una máquina de hielo en placas para un proyecto de refrigeración industrial?
Enviar capacidad diaria, uso de hielo, país de instalación, voltaje, temperatura ambiente, temperatura del agua de entrada y plan de almacenamiento o entrega. AIM Refrigeration ayudará a combinar el modelo de la serie AP y la ruta de enfriamiento.
