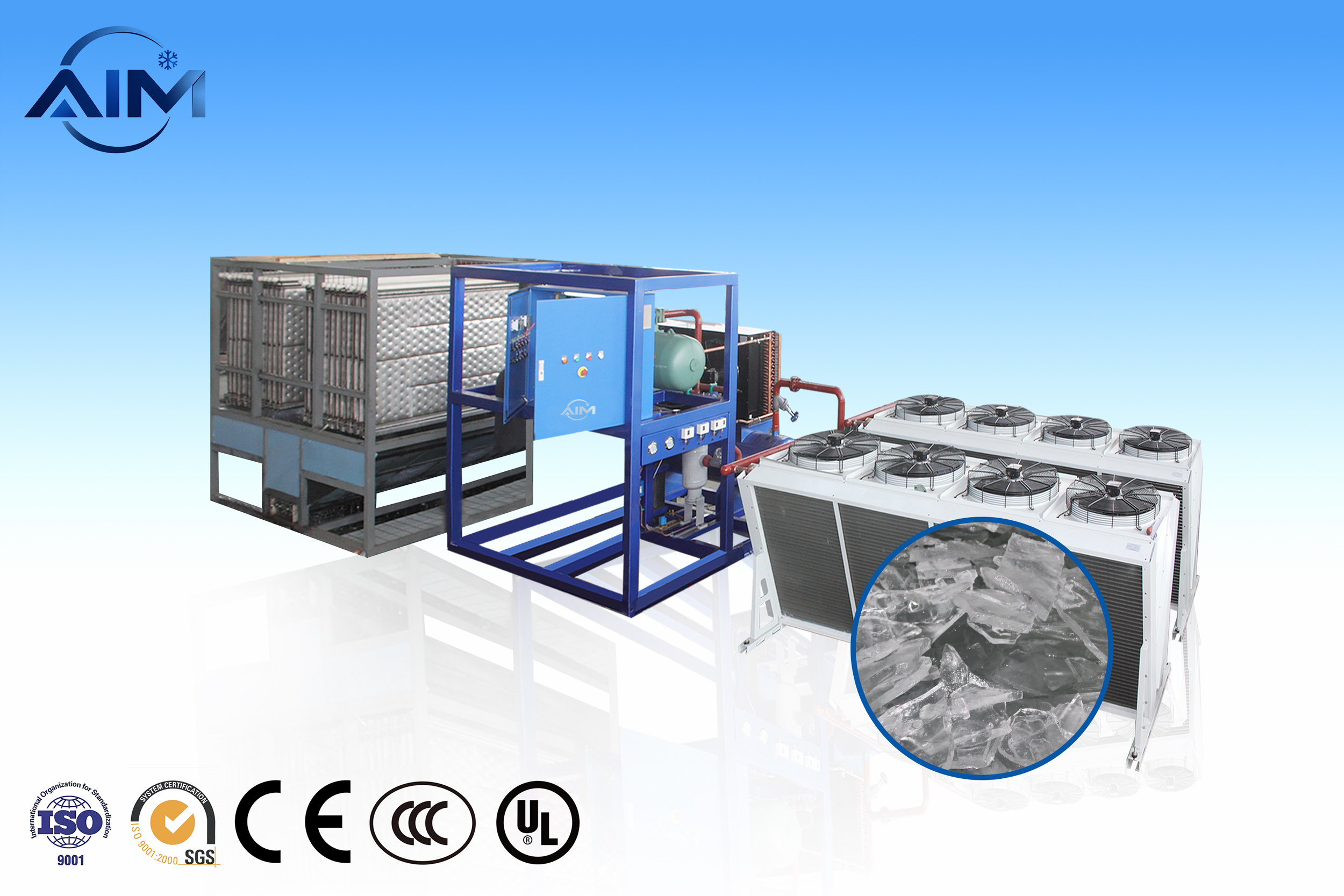

La máquina de hielo en placas AP-30TE está configurada para una producción nominal diaria de hielo en placas de 30 a 32 toneladas/día. AIM Refrigeration selecciona el sistema de refrigeración, la ruta del condensador, la circulación de agua y la disposición de descarga de hielo según el país de instalación, la temperatura ambiente, las condiciones del agua y el flujo de trabajo de refrigeración del comprador.
AP-30TE enfoque de aplicación
AP-30TE está dirigido a plantas de hielo más grandes y proyectos de enfriamiento industrial donde el rendimiento del condensador, la automatización, el almacenamiento de hielo y la integración de la entrega deben diseñarse juntos.
Clase de 30-32 toneladas/día
La producción diaria debe confirmarse con la temperatura del agua de entrada, las condiciones ambientales, las horas de funcionamiento y el espesor de hielo requerido.
Enfriado por evaporación
La ruta enfriada por evaporación es adecuada para sistemas de hielo en placas de mayor capacidad donde se debe equilibrar el rechazo de calor, el rendimiento en climas cálidos y el espacio de la sala de equipos.
Hielo en placas grueso e irregular
El hielo en placas tiene una superficie de contacto amplia, una resistencia práctica al manejo y un comportamiento de fusión más lento que el hielo muy fino.
Almacenamiento y entrega listo
La máquina se puede planificar con equipos de almacenamiento, trituración, transporte de tornillo, pesaje o embalaje de hielo para una planta completa.
Configuración técnica para cotización
Los siguientes valores están organizados a partir de la clase de referencia de máquina de hielo en placas correspondiente. Los datos finales se pueden ajustar cuando cambian la ruta del refrigerante, el tipo de condensador, la fuente de alimentación o las condiciones del sitio.
| Capacidad de referencia | Clase de referencia de 32.000 kg/día |
|---|---|
| Refrigerante | R22 o R404A |
| Ruta de refrigeración | Referencia de refrigeración por agua; AP-TE configurado como refrigerado por evaporación según el proyecto |
| Diseño de agua ambiente/entrada | 35C ambiente / 20C agua de entrada |
| Potencia total de funcionamiento | 124,00 kW |
| Potencia de instalación | 150 kW |
| Compresor | Bitzer, 75 HP x 2 juegos, tornillo semihermético |
| Capacidad de refrigeración | 238,4 kW |
| Tamaño de la unidad de máquina | 2700 x 2200 x 2200 mm |
| Tamaño del evaporador | 3200 x 2200 x 2450 mm |
| Tamaño de la torre de enfriamiento/condensador | Torre de enfriamiento: diámetro 3050 x 2780 mm |
| Peso operativo | Unidad: 2550 kg; evaporador: 3760 kg; torre de enfriamiento: 1630 kg |
Calidad del hielo en placas y detalles de la máquina

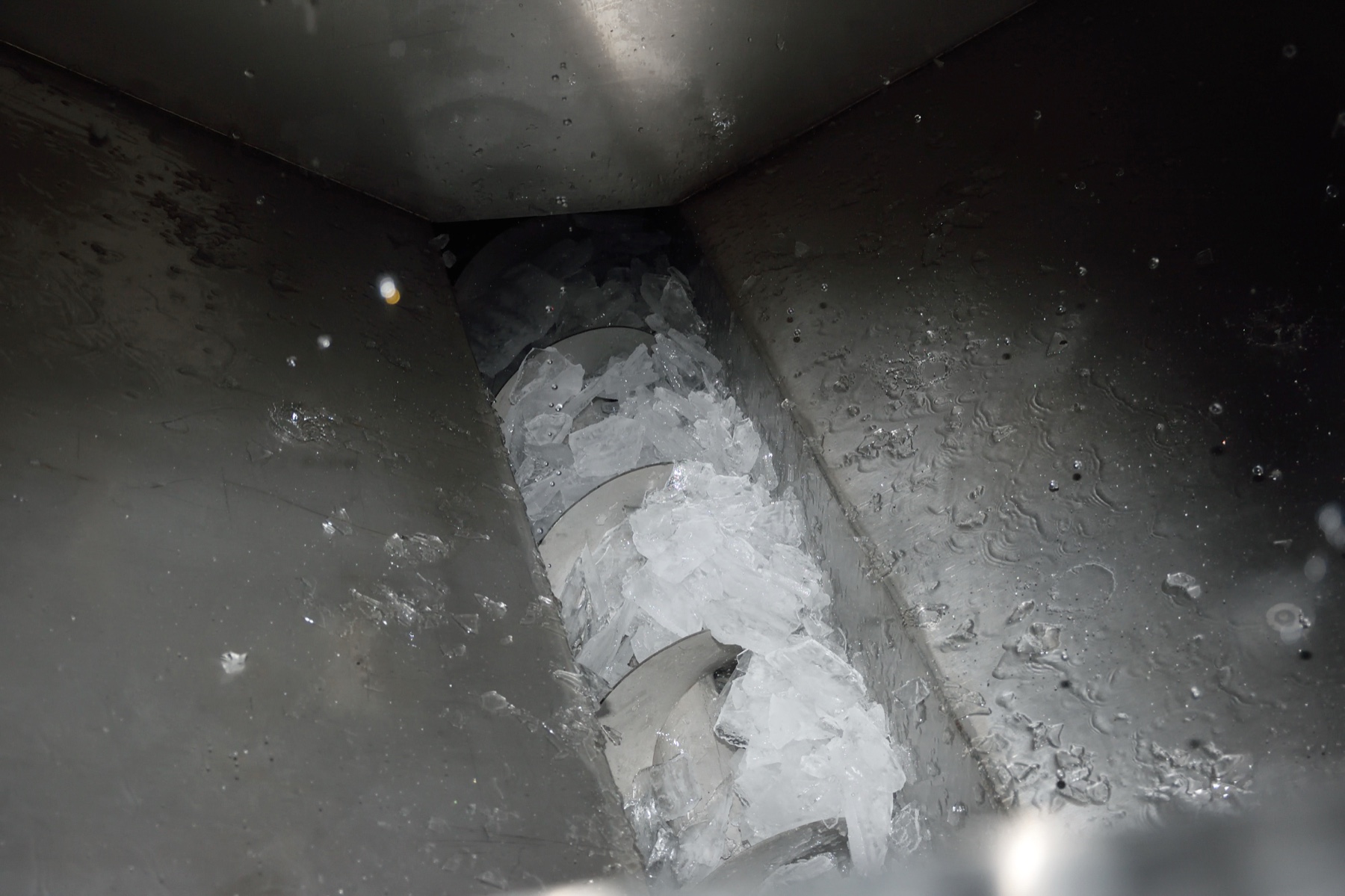

AIM La refrigeración se centra en la distribución estable del agua, la formación uniforme de hielo y la recolección confiable. Durante el funcionamiento, el agua circula sobre la superficie del evaporador. La refrigeración forma hielo en la superficie de la placa, luego la etapa de recolección libera el hielo para que pueda caer en la trituradora, el contenedor de almacenamiento o el sistema de entrega por gravedad y manipulación mecánica.
- Tiempo de fabricación de hielo ajustable para el espesor de placa de hielo requerido
- Opciones de diseño de contacto con agua de acero inoxidable para necesidades de higiene industrial
- Diseño de circulación de agua para reducir el desperdicio y mejorar la claridad del hielo
- El diseño de la máquina se puede coordinar con el equipo de almacenamiento, trituración y entrega
Modelos de hielo en placas AP relacionados
Compare los modelos adyacentes si su demanda diaria puede aumentar o si la planta requiere un almacenamiento intermedio más prolongado.
AP-5TW a AP-10TW
Máquinas de hielo en placas enfriadas por agua para suministro de hielo compacto, enfriamiento de mariscos y líneas piloto de enfriamiento industrial.
AP-20TE a AP-30TE
Modelos enfriados por evaporación para producción de hielo en placas a granel, plantas orientadas al almacenamiento y aplicaciones en climas cálidos.
Máquina de hielo en placas
Regrese a la página de categorías de máquinas de hielo en placas para ver la gama completa de modelos AP y notas de selección.
¿Necesita una cotización para AP-30TE?
Envíe la demanda diaria de hielo, el uso de hielo, el país, el voltaje, la temperatura ambiente, la temperatura del agua de entrada y el plan de almacenamiento. AIM Refrigeration confirmará si AP-30TE es la selección correcta.
