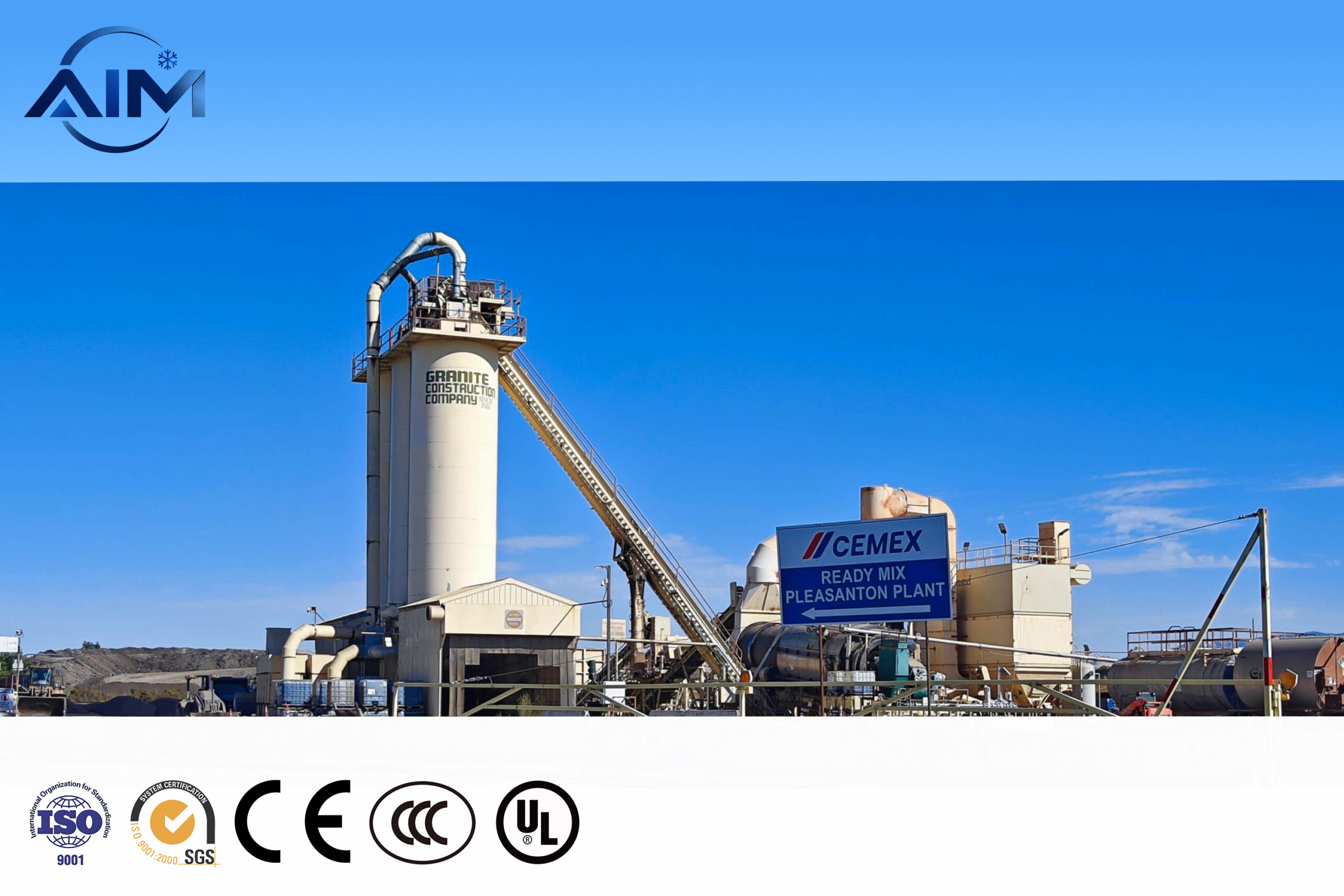

Producción de concreto con temperatura controlada para plantas dosificadoras y vertidos en masa.
AIM Refrigeration diseña sistemas de enfriamiento de concreto que combinan agua enfriada, generación de hielo en escamas, almacenamiento de hielo aislado, entrega de hielo, pesaje y control PLC. El sistema ayuda a las plantas dosificadoras a reducir la temperatura de descarga del concreto, mejorar la trabajabilidad y limitar el riesgo de agrietamiento térmico en climas cálidos o construcciones de gran volumen.
Por qué es importante el control de la temperatura del concreto
En el hormigonado en climas cálidos, la temperatura del cemento, los agregados, el agua de mezcla y el aire ambiente pueden empujar al concreto fresco por encima del límite del proyecto antes de que alcance el punto de colocación. Una temperatura más alta del concreto acelera la hidratación, acorta el tiempo de fraguado, aumenta la pérdida de asentamiento y puede crear una mayor diferencia de temperatura entre el núcleo y la superficie del concreto en masa. Para presas, puentes, cimientos, túneles, patios de prefabricados y plantas de concreto premezclado, a menudo se requiere un plan de enfriamiento estable antes de que pueda comenzar el vertido continuo.
Menor temperatura de descarga
Utilice agua fría, hielo en escamas o un sistema combinado para reducir la temperatura del hormigón que sale de la mezcladora.
Mejorar la coherencia del sitio
La dosificación automática de hielo y el control de la temperatura del agua ayudan a la planta dosificadora a repetir el mismo resultado de enfriamiento en varios lotes.
Respalde el control de grietas térmicas
La temperatura controlada del concreto fresco ayuda a reducir el estrés térmico en vertidos de gran volumen cuando se combina con un diseño de mezcla y planes de curado correctos.
Métodos de enfriamiento disponibles para plantas de concreto
| Método de enfriamiento | Proyecto de mejor ajuste | Enfoque del sistema |
|---|---|---|
| Enfriamiento por agua enfriada | Plantas de concreto premezclado, plantas de dosificación estándar y reducción moderada de temperatura. | Enfriadora de hormigón, tanque de agua aislado, bomba de circulación, intercambiador de calor de placas y control de temperatura. |
| Enfriamiento de hielo en escamas | Climas cálidos, alta producción de concreto y proyectos que requieren una mayor caída de temperatura. | Máquina de hielo en escamas, almacenamiento de hielo, sistema de rastrillo, transportador de tornillo, tolva de pesaje e integración de mezclador. |
| Refrigeración combinada con agua helada | Hormigón en masa, construcción de presas, cimientos de puentes y objetivos estrictos de temperatura de descarga. | Sistema de agua enfriada más dosificación de hielo en escamas para equilibrar el enfriamiento rápido, la capacidad de producción y el costo operativo. |
| Planta de refrigeración en contenedores | Proyectos en el extranjero, sitios de construcción temporales y necesidades de instalación rápida. | Módulos de refrigeración premontados, control eléctrico, tuberías compactas y trabajo reducido en obra. |

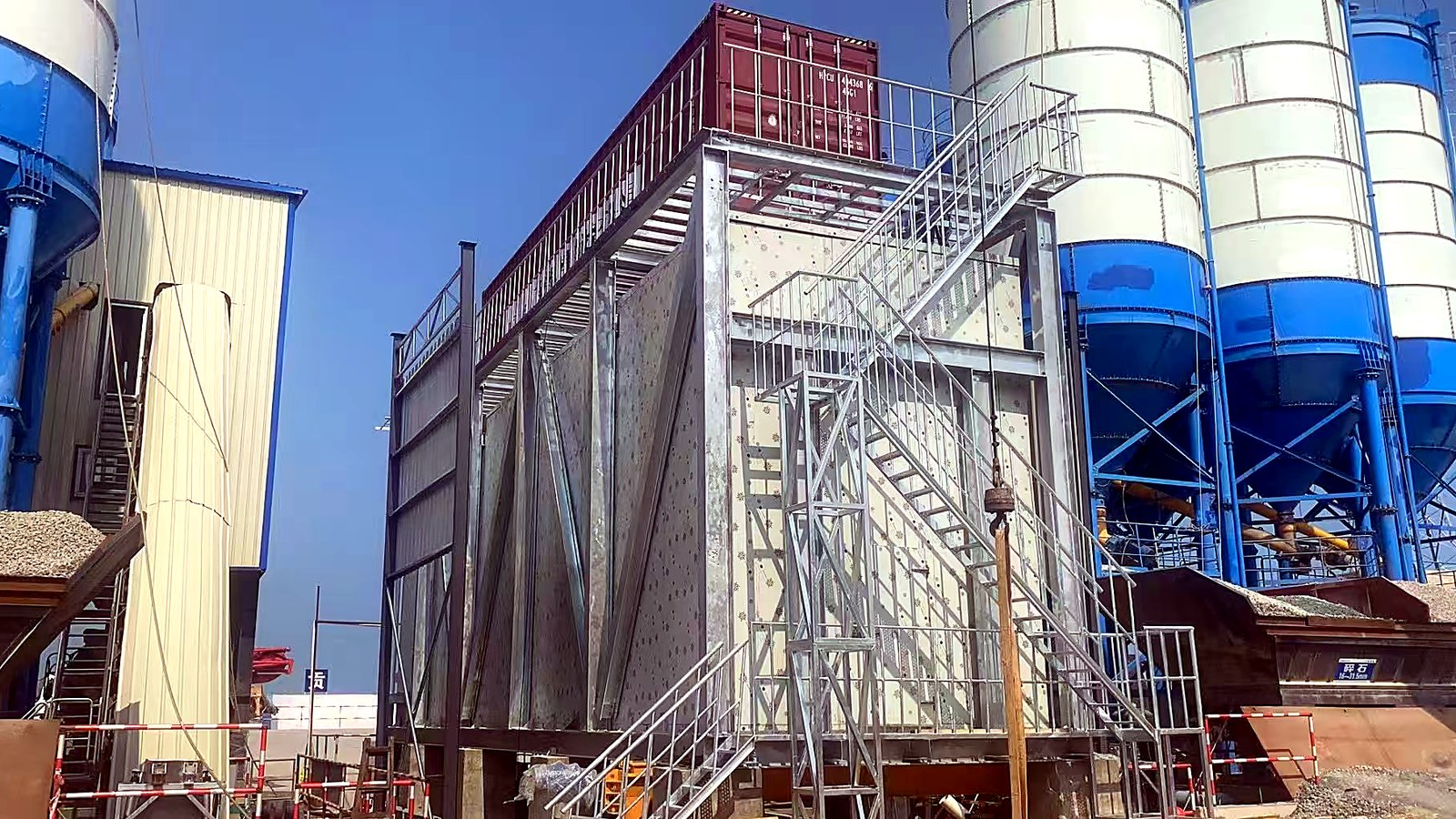

Configuración completa del sistema de enfriamiento de concreto
Un sistema de enfriamiento de concreto práctico es más que un solo enfriador o máquina de hacer hielo. El equipo debe seleccionarse como un proceso completo de modo que la capacidad de enfriamiento, el almacenamiento de hielo, la velocidad de entrega y la precisión del pesaje coincidan con la producción de la planta dosificadora.
Máquina de hielo
Almacenamiento automático de hielo
Sistema de entrega
Tolva de pesaje
Control del mezclador
Módulos de equipos principales
Máquina de hielo en escamas
Produce hielo seco fino con una gran superficie de contacto. El hielo en escamas se derrite rápidamente durante el mezclado y se usa ampliamente cuando la temperatura objetivo del concreto es inferior a la que se puede alcanzar con agua fría por sí sola.
Enfriador de hormigón
Suministra agua fría a la planta dosificadora. Se pueden seleccionar configuraciones enfriadas por aire, enfriadas por agua y enfriadas por evaporación según los servicios públicos y el clima del sitio.
Almacenamiento de hielo aislado
Equilibra la producción de hielo y la demanda de procesamiento por lotes. La sala de almacenamiento puede incluir un sistema de rastrillo, descarga de tornillo y diseño de aislamiento para reducir la pérdida por fusión.
Dosificación, pesaje y control PLC
Se puede medir el hielo o el agua fría antes de ingresar al mezclador. La lógica de control se puede conectar con la planta dosificadora para mejorar la repetibilidad y reducir la manipulación manual.
Aplicaciones
Para proveedores de concreto premezclado que necesitan una temperatura de descarga estable durante la producción de verano o en regiones tropicales.
Para hormigón de gran volumen donde el aumento de temperatura y la diferencia de temperatura entre el núcleo y la superficie deben controlarse cuidadosamente.
Para vertidos continuos, encepados, segmentos de túneles y proyectos de infraestructura con estrictos requisitos de calidad.
Para plantas que requieren un rendimiento estable desde temprana edad y condiciones de producción repetibles.
Para cimientos de balsas, bases industriales y otros vertidos de hormigón en masa donde la acumulación de calor puede convertirse en un riesgo para la calidad.
Los sistemas modulares y en contenedores pueden reducir el trabajo de instalación en campo donde los recursos del servicio de refrigeración local son limitados.
Datos de selección necesarios para un diseño preciso
El método de enfriamiento correcto depende de la carga de calor de toda la receta de concreto, no solo de la temperatura objetivo del agua. Envíe los siguientes datos y AIM Refrigeration podrá preparar una práctica configuración y cotización.
- Producción de concreto por hora y horas de trabajo diarias
- Temperatura ambiente en el lugar de trabajo
- Temperatura del agregado y condiciones de almacenamiento
- Temperatura del cemento y contenido de cemento por metro cúbico
- Temperatura del agua de mezcla y volumen de agua
- Temperatura de descarga del concreto requerida
- Tipo de mezclador de planta dosificadora y plano de diseño
- Fuente de alimentación disponible y país de instalación
- Preferencia por agua helada, hielo en escamas o refrigeración combinada
- Nivel de automatización requerido y conexión al control de planta existente
Opciones típicas del sistema
| Tipo de sistema | Uso recomendado | Equipo clave |
|---|---|---|
| Paquete de agua enfriada | Demanda de refrigeración moderada y plantas con suministro de agua estable. | Enfriadora de hormigón, depósito de agua, grupo motobomba, sensores de temperatura y armario eléctrico. |
| Paquete de hielo en escamas | Fuerte demanda de enfriamiento, alta temperatura ambiente y plantas dosificadoras de alto rendimiento. | Máquina de hielo en escamas, unidad de refrigeración, almacenamiento aislado, rastrillo, transportador de tornillo y dispositivo de pesaje. |
| Planta de enfriamiento integrada | Proyectos que requieren agua enfriada y hielo para un control de temperatura flexible. | Enfriador, máquina de hacer hielo, almacenamiento, sistema de entrega, gabinete PLC e interfaz mezcladora. |
| Sistema en contenedores | Sitios temporales, proyectos EPC en el extranjero y proyectos que requieren una reubicación rápida. | Plataforma de refrigeración en contenedor, control precableado, tubería compacta y módulo de almacenamiento opcional. |
Características de ingeniería
Cálculo específico del proyecto
La capacidad de enfriamiento se estima a partir de la producción de concreto, las temperaturas de los ingredientes, la temperatura de descarga requerida y el programa de operación.
Selección flexible de condensadores
Los sistemas enfriados por aire, por agua y por evaporación se pueden adaptar a los recursos hídricos locales, la temperatura ambiente y las condiciones de mantenimiento.
Entrega controlada de hielo
Los sistemas de pesaje, transporte de tornillo y almacenamiento de hielo ayudan a entregar la cantidad correcta de hielo a la mezcladora en el momento adecuado.
Integración de planta dosificadora
El sistema puede diseñarse para funcionamiento automático o semiautomático según la arquitectura de control de la planta dosificadora existente.
Equipo relacionado
Máquina de hielo en escamas
Hielo en escamas finas para enfriamiento de concreto, procesamiento de mariscos, enfriamiento químico y control de temperatura industrial.
Enfriador de agua
Equipos industriales de agua enfriada para dosificación de concreto, enfriamiento de procesos y sistemas de refrigeración.
Preguntas frecuentes sobre enfriamiento de concreto
¿Qué es un sistema de enfriamiento de concreto?
Es un grupo de equipos de refrigeración y manipulación que se utilizan para reducir la temperatura del hormigón fresco antes de su colocación. Un sistema puede incluir un enfriador de concreto, una máquina de hielo en escamas, un almacenamiento de hielo, un transportador, una tolva de pesaje y un gabinete de control.
¿Por qué se utiliza hielo en escamas para enfriar el hormigón?
El hielo en escamas tiene una gran superficie y se derrite rápidamente dentro de la batidora. Absorbe el calor directamente de la mezcla y puede lograr una caída de temperatura más fuerte que el agua fría sola.
Enfriador de hormigón o sistema de hielo en escamas: ¿cuál es mejor?
Una enfriadora es adecuada para refrigeración moderada y funcionamiento sencillo. Se prefiere el hielo en escamas cuando la temperatura ambiente es alta, la producción de concreto es grande o la temperatura de descarga objetivo es estricta. Muchos proyectos utilizan ambos.
¿Se puede conectar el sistema a una planta dosificadora existente?
Sí. El equipo puede diseñarse con operación independiente o conectarse al sistema de control de la planta dosificadora para dosificación automática y registros de lotes.
¿Qué información se necesita para la cotización?
Proporcione la producción de concreto por hora, las temperaturas de los ingredientes, la temperatura de descarga objetivo, las horas de trabajo diarias, el país, el voltaje y el diseño de la planta dosificadora.
¿Está disponible un sistema de enfriamiento de concreto en contenedores?
Sí. Hay disponibles configuraciones en contenedores o montadas sobre patines para proyectos en el extranjero, sitios de construcción temporales y proyectos que necesitan una instalación más rápida.
¿Necesita un cálculo de enfriamiento del concreto?
Envíe la producción de su planta dosificadora, las temperaturas de los ingredientes y la temperatura de descarga objetivo. AIM Refrigeration recomendará si es más adecuado el agua fría, el hielo en escamas o un sistema combinado.
