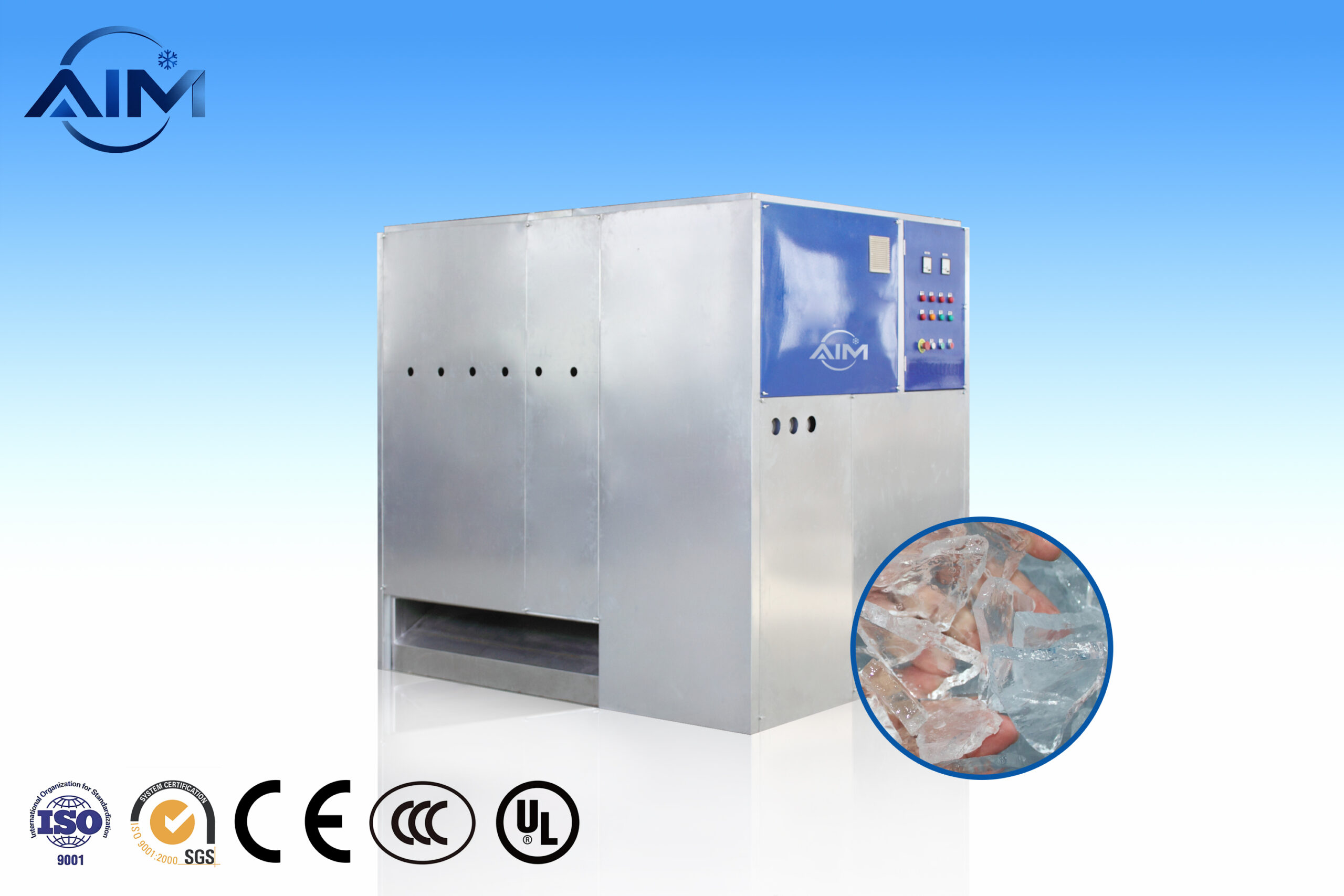

La máquina de hielo en placas AP-10TW está configurada para una producción nominal diaria de hielo en placas de 10 toneladas/día. AIM Refrigeration selecciona el sistema de refrigeración, la ruta del condensador, la circulación de agua y la disposición de descarga de hielo según el país de instalación, la temperatura ambiente, las condiciones del agua y el flujo de trabajo de refrigeración del comprador.
AP-10TW enfoque de aplicación
AP-10TW se selecciona cuando el comprador necesita un claro paso adelante en la producción diaria de hielo en placas para suministro comercial, procesamiento de alimentos o líneas de enfriamiento industrial.
10 toneladas/día
La producción diaria debe confirmarse con la temperatura del agua de entrada, las condiciones ambientales, las horas de funcionamiento y el espesor de hielo requerido.
Enfriado por agua
La ruta del condensador enfriado por agua es adecuada cuando hay agua de refrigeración disponible y el comprador desea un rechazo de calor estable para una sala de máquinas compacta.
Hielo en placas grueso e irregular
El hielo en placas tiene una superficie de contacto amplia, una resistencia práctica al manejo y un comportamiento de fusión más lento que el hielo muy fino.
Almacenamiento y entrega listo
La máquina se puede planificar con equipos de almacenamiento, trituración, transporte de tornillo, pesaje o embalaje de hielo para una planta completa.
Configuración técnica para cotización
Los siguientes valores están organizados a partir de la clase de referencia de máquina de hielo en placas correspondiente. Los datos finales se pueden ajustar cuando cambian la ruta del refrigerante, el tipo de condensador, la fuente de alimentación o las condiciones del sitio.
| Capacidad de referencia | 10.000 kg/día |
|---|---|
| Refrigerante | R22 o R404A |
| Ruta de refrigeración | Refrigeración por agua |
| Ambiente de diseño/agua de entrada | 35C ambiente / 20C agua de entrada |
| Potencia total de funcionamiento | 39,07 kW |
| Potencia de instalación | 48 kW |
| Compresor | Bitzer, 25 HP x 2 juegos, tornillo semihermético |
| Capacidad de refrigeración | 71 kW |
| Tamaño de la unidad de máquina | 1600 x 1200 x 1800 mm |
| Tamaño del evaporador | 2200 x 1700 x 2200 mm |
| Tamaño de la torre de enfriamiento/condensador | Torre de enfriamiento: Dia.2000 x 2410 mm |
| Peso operativo | Unidad: 1150 kg; evaporador: 1460 kg; torre de enfriamiento: 670 kg |
Calidad del hielo en placas y detalles de la máquina
AIM La refrigeración se centra en la distribución estable del agua, la formación uniforme de hielo y la recolección confiable. Durante el funcionamiento, el agua circula sobre la superficie del evaporador. La refrigeración forma hielo en la superficie de la placa, luego la etapa de recolección libera el hielo para que pueda caer en la trituradora, el contenedor de almacenamiento o el sistema de entrega por gravedad y manipulación mecánica.
- Tiempo de fabricación de hielo ajustable para el espesor de placa de hielo requerido
- Opciones de diseño de contacto con agua de acero inoxidable para necesidades de higiene industrial
- Diseño de circulación de agua para reducir el desperdicio y mejorar la claridad del hielo
- El diseño de la máquina se puede coordinar con el equipo de almacenamiento, trituración y entrega
Modelos de hielo en placas AP relacionados
Compare los modelos adyacentes si su demanda diaria puede aumentar o si la planta requiere un almacenamiento intermedio más prolongado.
AP-5TW a AP-10TW
Máquinas de hielo en placas enfriadas por agua para suministro de hielo compacto, enfriamiento de mariscos y líneas piloto de enfriamiento industrial.
AP-20TE a AP-30TE
Modelos enfriados por evaporación para producción de hielo en placas a granel, plantas orientadas al almacenamiento y aplicaciones en climas cálidos.
Máquina de hielo en placas
Regrese a la página de categorías de máquinas de hielo en placas para ver la gama completa de modelos AP y notas de selección.
¿Necesita una cotización para AP-10TW?
Envíe la demanda diaria de hielo, el uso de hielo, el país, el voltaje, la temperatura ambiente, la temperatura del agua de entrada y el plan de almacenamiento. AIM Refrigeration confirmará si AP-10TW es la selección correcta.
